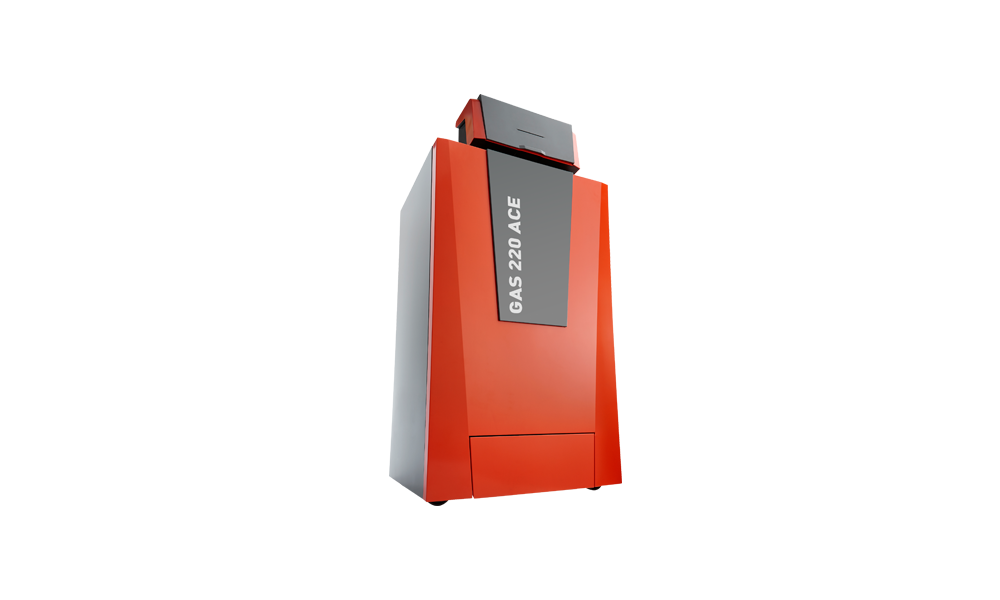

Gas 220 Ace yer - duvar tipi tam yoğuşmalı kaskad kazan üstün teknolojisi sayesinde minimum alanda maksimum
kapasiteyi sağlayabilen birinci sınıf bir teknolojidir. Alüminyum monoblok (Al-Si-Mg) platformuna dayalı yenilikçi tasarımı,
80 cm genişliği ve tekerlekleri sayesinde kazan dairesinde kolaylıkla hareket ettirilebilir,
dar kapılardan rahatlıkla geçebilir, dilenirse duvara sıfır konumlandırılabilir.
220 Ace yer tipi tam yoğuşmalı kaskad kazan, Gas sersinin lider yüksek performansını kompakt bir formda sunar. Hemen hemen her boyuttaki
yapıyı yüksek performansı ile kolaylıkla ısıtabilir. Ayrıca 5 bar çalışma basıncı ile çok katlı binalarda
rahatlıkla eşanjör olmadan kullanılabilmektedir.
Dahiyane bir şekilde düşünülmüş bu mükemmel tasarımı, tesisattaki tüm enerjiyi en doğru şekilde
değerlendirebilmek için en doğru bağlantı şeklini sunmaktadır.
Kazanın bütün bağlantılarını (doğal gaz, baca, ısıtma gidiş ve ısıtma dönüş) üst bölümden yapma imkanına sahipsiniz. Sektörde
eşsiz olan bu özellik Gas 220 Ace yer tipi tam yoğuşmalı kazanları yerde ancak duvara yaslanabilir hale getirmiştir.
Gas 220 Ace yer - duvar tipi tam yoğuşmalı kaskad kazan hem yer hem de duvara temas özelliğiyle esnek montaj alanı sağlar, kompakt ölçüleri ile minimum yer kaplar.
Gas 220 Ace yer - duvar tipi tam yoğuşmalı kaskad kazanın entegre baca uygulaması, kaskad baca uygulamalarında bypass riskini ve geri tepmeyi önleyerek optimum baca uygulaması sağlar.
Gas 220 Ace yer - duvar tipi tam yoğuşmalı kaskad kazanlarda bulunan led aydınlatma elektrik kesintilerinde servis ve bakım kolaylığı sağlar.
Gas 220 Ace yer - duvar tipi tam yoğuşmalı kaskad kazan hava emiş hattındaki özel susturucu sayesinde çok sessizdir.
Gas 220 Ace yer - duvar tipi tam yoğuşmalı kaskad kazanlarda doldur - boşalt vanası cihaz altına standart olarak yerleştirilmiştir.
Gas 220 Ace yer - duvar tipi tam yoğuşmalı kaskad kazanlarda mıknatıslı alt kapak cihaz altında standart olarak yerleştirilmiştir.
| BİRİM | 160 | 200 | 250 | 300 | ||||
| Boyutlar (Y x G x D) | mm | 1662 x 800 x 657 | 1662 x 800 x 657 | 1662 x 800 x 657 | 1662 x 800 x 657 | |||
| Ambalajlı Boyutlar (Y x G x D) | mm | 1835 x 1200 x 800 | 1835 x 1200 x 800 | 1835 x 1200 x 800 | 1835 x 1200 x 800 | |||
| Boş Ağırlık | kg | 205 | 245 | 245 | 245 | |||
| Ağırlık | kg | 235 | 275 | 275 | 275 | |||
| PERFORMANS | ||||||||
| Nominal Çıkıs Gücü (80/60 °C) | Min. | kW | 31,5 | 39,4 | 49,4 | 59 | ||
| Maks. | kW | 152,1 | 194,4 | 243,3 | 290,9 | |||
| Nominal Çıkıs Gücü (50/30 °C) | Min. | kW | 34,7 | 43,2 | 54,1 | 65 | ||
| Maks. | kW | 161,1 | 209,8 | 261 | 310,7 | |||
| VERİM | ||||||||
| Tam Yükte Verim (80/60 °C) | % | 97,5 | 97,2 | 97,3 | 97,3 | |||
| Kısmi Yükte Verim (50 / 30 °C) | % | 108,5 | 108 | 108,2 | 108,4 | |||
| Yıllık Verim | % | 95,9 | 95,5 | 95,6 | 95,8 | |||
| YAKIT ve BACA VERİLERİ | ||||||||
| Gaz Tüketimi G20 (H gaz) | Min. | m³/h | 3,4 | 4,2 | 5,3 | 6,3 | ||
| Maks. | m³/h | 16,5 | 21,2 | 26,5 | 31,6 | |||
| Gaz Giriş Basıncı G20 (H gaz) | Min. | mbar | 17 | 17 | 17 | 17 | ||
| Maks. | mbar | 25 | 25 | 25 | 25 | |||
| Baca Gazı Debisi | Min. | kg/h | 57 | 71 | 89 | 107 | ||
| Maks. | kg/h | 277 | 355 | 444 | 531 | |||
| Baca Gazı Sıcaklığı | Min. | °C | 32 | 29 | 30 | 31 | ||
| Maks. | °C | 66 | 63 | 63 | 64 | |||
| Radyal Fan Basıncı | Pa | 200 | 150 | 150 | 150 | |||
| NOx Emisyonu | mg/kWh | 36 | 40 | 38 | 35 | |||
| HİDROLİK VERİLER | ||||||||
| Su Hacmi | L | 17 | 33 | 33 | 33 | |||
| Çalışma Basıncı | Min. | bar | 0,8 | 0,8 | 0,8 | 0,8 | ||
| Maks. | bar | 5 | 5 | 5 | 5 | |||
| Çalışma Sıcaklığı | Min. | °C | 20 | 20 | 20 | 20 | ||
| Maks. | °C | 90 | 90 | 90 | 90 | |||
| Su Sıcaklığı | Maks. | °C | 110 | 110 | 110 | 110 | ||
| Eşanjör Basınç Kaybı (∆T = 20°C) | mSS | 1,9 | 1 | 1,5 | 2 | |||
| kPA | 19 | 15 | 15 | 20 | ||||
| ELEKTRİK VERİLERİ | ||||||||
| Ana Besleme | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 | |||
| Elektrik Tüketimi | Min. | W | 47 | 57 | 57 | 48 | ||
| Maks. | W | 275 | 204 | 323 | 275 | |||
