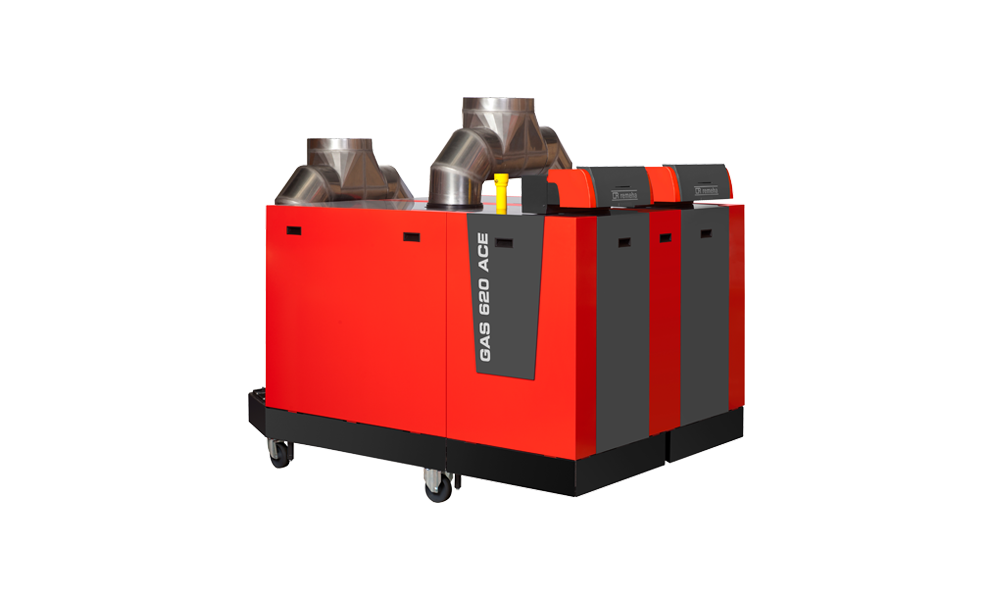

Gas 620 Ace yer tipi tam yoğuşmalı kaskad kazan 670 kW ila 1300 Kw aralığında kapasite seçenekleri
ve kaskad kullanım özelliği ile her boyuttaki yapıyı rahatlıkla ısıtabilecek bir teknolojidir.
En iyi yanma teknolojisi olan Premix Brülör,
yanma sürecini alev olarak değil akkor halinde gerçekleştirerek verim oranını maksimum seviyelere taşır. Gas 620 Ace yer tipi tam yoğuşmalı
kaskad kazan serisi ile uzun yıllar sürdürülebilir güçlü ve sorunsuz bir ısıtma sağlayabilmeniz için tasarlandı.
PREMIX BRÜLÖR
Akkor ile mükemmel yanma performansı.
7bar ÇALIŞMA BASINCI
Eşanjör dayanımında eşsiz güç.
MAKSİMUM YÜKSEK VERİM
%109,6 oranında arttırılmış ısı transfer yüzeyleri ve mükemmel kazan brülör
senkronizasyonunda maksimum verim sağlanmaktadır.
ULTRA DÜŞÜK NOx (Karbon Salımı)
Düşük alev sıcaklıkları en düşük NOx değerlerini sağlamaktadır.
Fabrikada entegre edilen baca klapesi sahadaki uygulamalarda ciddi tasarruflar ve faydalar sağlamaktadır. Bacadan tasarruf sağlanması ve arıza durumlarının oluşmaması mekanik klapelere göre çok büyük avantaj sağlamaktadır.
Düşük sıcaklık dönüş hattı bağlantısı (opsiyonel) muazzam tasarım, tesisattaki tüm enerjiyi doğru değerlendirebilmek için doğru bağlantı şekli sunmaktadır. Yüksek sıcaklık ve düşük sıcaklık dönüş hatlarını eşanjöre farklı noktalardan bağlayabilme imkanı sunmaktadır.
%20 - %100 modülasyon aralığına sahip fan sayesinde fan hızı ayarlanarak premix brülöre gönderilen hava gaz karışım miktarını hava basınç farkını ölçerek belirler. En düşük ve en yüksek kapasiteyi rahatlıkla sağlar.
Kazan altındaki tekerlekler sadece kazanın taşınması için kullanılmaktadır. Kazan dairesinde en son pozisyona getirildikten sonra tekerleklere yük binmemesi ve sabitlenmesi için sabitleme ayakları ile zemine göre ayarlanır.
Kolay taşınabilirlik ve çatı kazan dairelerinde ekstra yük oluşturmamak için Al - Si (Alüminyum - Silisyum) alaşım hafif eşanjör ve minimum su hacmi sunmaktadır. Minimum su hacmi sayesinde durgun haldeki ısı kaybı çok düşürülmüştür. Ayrıca ani ısıl yüklere hızlı tepki vererek kapasiteyi sağlar.

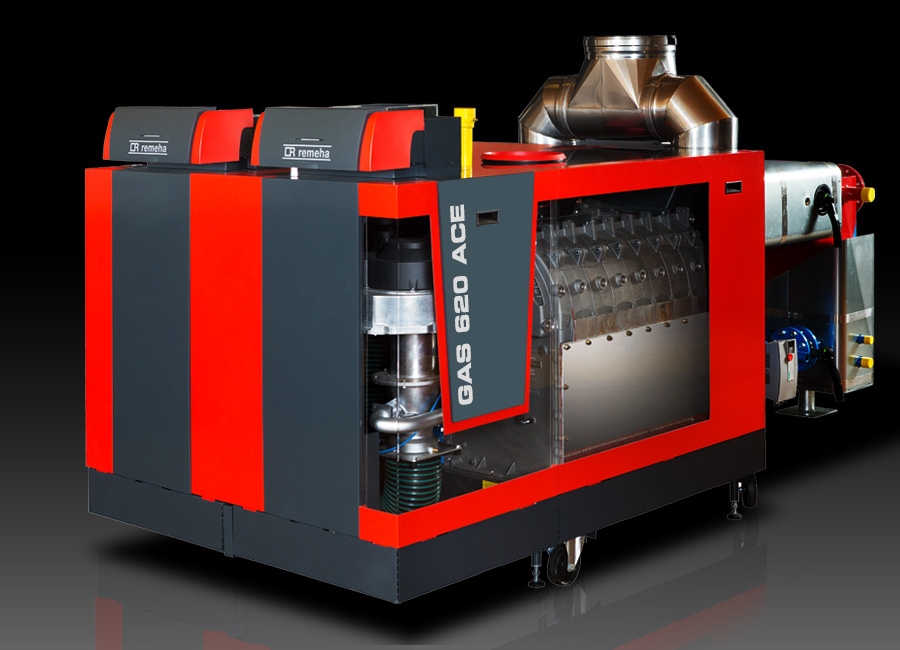

Gas 620 Ace yer tipi tam yoğuşmalı kaskad kazan genel aksesuarları
| BİRİM | 570 | 710 | 860 | 1000 | 1150 | 1300 | |||||||
| Boyutlar (Y x G x D) | mm | 1500 x 1460 x 1833 | 1500 x 1460 x 1833 | 1500 x 1460 x 1833 | 1500 x 1460 x 2142 | 1500 x 1460 x 2142 | 1500 x 1460 x 2142 | ||||||
| Ambalajlı Boyutlar (Y x G x D) | mm | 1810 x 800 x 1920 | 1810 x 800 x 1920 | 1810 x 800 x 1920 | 1810 x 800 x 2230 | 1810 x 800 x 2230 | 1810 x 800 x 2230 | ||||||
| Boş Ağırlık | kg | 707 | 771 | 837 | 957 | 1025 | 1095 | ||||||
| Ambalajlı Ağırlık | kg | 827 | 891 | 957 | 1087 | 1155 | 1225 | ||||||
| PERFORMANS | |||||||||||||
| Kontrol | Modülasyon on/off 0-10 V |
Modülasyon on/off 0-10 V |
Modülasyon on/off 0-10 V |
Modülasyon on/off 0-10 V |
Modülasyon on/off 0-10 V |
Modülasyon on/off 0-10 V |
|||||||
| Nonimal Çıkış (80/60 °C) | Min. | kW | 76 | 87 | 123 | 122 | 148 | 158 | |||||
| Maks. | kW | 521 | 654 | 790 | 922 | 1060 | 1202 | ||||||
| Nonimal Çıkış (50/30 °C) | Maks. | kW | 558 | 700 | 850 | 994 | 1148 | 1303 | |||||
| VERİM | |||||||||||||
| Tam Yükte Verim (80/60 °C) | % | 98 | 98,1 | 98,2 | 98,3 | 98,4 | 98,5 | ||||||
| Tam Yükte Verim (50/30 °C) | % | 104,8 | 105,2 | 105,6 | 106 | 106,4 | 106,8 | ||||||
| Yıllık Verim | % | 109,6 | 109,5 | 109,4 | 109,3 | 109,2 | 109,1 | ||||||
| YAKIT ve BACA VERİLERİ | |||||||||||||
| Gaz Tüketimi G20 (H gaz) | Min. | m³/h | 7,6 | 9,6 | 13,5 | 13,4 | 16,2 | 17,2 | |||||
| Maks. | m³/h | 56,2 | 70,4 | 85 | 99,2 | 111 | 129,2 | ||||||
| Gaz Giriş Basıncı G20 (H gaz) | Min. | mbar | 17 | 17 | 17 | 17 | 17 | 17 | |||||
| Maks. | mbar | 30 | 30 | 100 | 100 | 100 | 30 | ||||||
| NOx Emisyonu | mg/kWh | 33 | 35 | 32 | 29 | 36 | 26 | ||||||
| Baca Gazı Debisi | Min. | kg/h | 182 | 228 | 276 | 320 | 366 | 410 | |||||
| Maks. | kg/h | 896 | 1120 | 1352 | 1578 | 1814 | 2052 | ||||||
| Baca Gazı Sıcaklığı | Min. | °C | 30 | 30 | 30 | 30 | 30 | 30 | |||||
| Maks. | °C | 80 | 80 | 80 | 80 | 80 | 80 | ||||||
| Radyal Fan Basıncı | Pa | 130 | 120 | 130 | 130 | 130 | 150 | ||||||
| HİDROLİK VERİLER | |||||||||||||
| Su Hacmi | L | 98 | 120 | 142 | 164 | 186 | 208 | ||||||
| Çalışma Basıncı | Min. | bar | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | |||||
| Maks. | bar | 7 | 7 | 7 | 7 | 7 | 7 | ||||||
| Su Sıcaklığı | °C | 110 | 110 | 110 | 110 | 110 | 110 | ||||||
| Çalışma Sıcaklığı | Min. | °C | 20 | 20 | 20 | 20 | 20 | 20 | |||||
| Maks. | °C | 90 | 90 | 90 | 90 | 90 | 90 | ||||||
| Hidrolik Direnç (∆T=20 °C) | mSS | 1,13 | 1,1 | 1,2 | 1,1 | 1,25 | 1,3 | ||||||
| kPa | 11,3 | 11 | 12 | 11 | 12,5 | 13 | |||||||
| Hidrolik Direnç (∆T=10 °C) | mSS | 3,74 | 3,64 | 3,97 | 3,64 | 4,13 | 4,35 | ||||||
| kPa | 37,4 | 36,4 | 39,7 | 36,4 | 41,3 | 43,5 | |||||||
| ELEKTRİK | |||||||||||||
| Ana Besleme | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | ||||||
| Enerji Tüketimi (Tam Kapasite) | Min. | W | 558 | 668 | 852 | 1086 | 1526 | 1446 | |||||
| Enerji Tüketimi (Kısmi Kapasite) | Maks. | W | 92 | 92 | 116 | 122 | 124 | 110 | |||||
| Enerji Tüketimi (Bekleme Durumunda) | Maks. | W | 12 | 12 | 12 | 12 | 12 | 14 | |||||
| SES | |||||||||||||
| (LPA) 1 m mesafeden | dB(A) | 64,2 | 67,8 | 67,8 | 67,8 | 67,7 | 67,8 | ||||||
